Sistem Minimum 8086 Untuk Aplikasi Keypad dan Dot Matrix
A. Memahami prinsip kerja sistem minimum mikropropsesor dari 8086
2. Alat dan Bahan [back]
B. Memahami prinsip kerja rangkaian pendukung
C. Mampu mendeskripsikan IC apa saja yang bekerja pada rangakian tersebut
D. Mampu membuat rangkaian sederhana yang berkaitan dengan UP 8086
2. Alat dan Bahan [back]
1. Mikroprosesor 8086
2. Lcd
3. Rangkaian pengontrol suhu
4. IC 8225,IC 74LS8245 dan IC lainnya
5. Rangkaian keypad
3. Dasar Teori
[back]2. Lcd
3. Rangkaian pengontrol suhu
4. IC 8225,IC 74LS8245 dan IC lainnya
5. Rangkaian keypad
Sistem
minimum 8086 adalah perancangan peta memori dan peta I-O. Pada sistem
minimum 8086 untuk pemetaan memori dan I-O dapat digabung dalam suatu
peta atau dapat juga terpisah. Untuk perancangan peta memori ada dua
lokasi address yaitu program disimpan pada lokasi address memori ROM dan
data disimpan pada lokasi address RAM. Salah satu aplikasi dari
mikroprocessor 8086 adalah pada keypad dan seven segmen. Secara garis
besar, rangkaian bermula dari pemasukkan input (berasal dari keypad)
lalu diproses sehingga berjalan ke mikroprocessornya dan menghasilkan
output (Seven Segmen).
Mikroprosesor
adalah suatu chip (keping) yang dapat melaksanakan operasi-operasi
hitungan, operasi nalar, dan operasi kendali secara elektronis (digital)
dan merupakan otak atau pengolah utama dalam sebuah system komputer.
Chip mikroprosesor difabrikasi dengan teknologi LSI (Large Scale
Integration) maupun VLSI (Very Large Scale Integration). Biasanya
mikroprosesor dikemas dengan plastik atau keramik. Kemasannya dilengkapi
dengan pin-pin yang merupakan terminal masukan dan keluaran dari chip.
Mikroprosesor berfungsi sebagai pemroses data digital dari input
computer. Semakin tinggi kecepatan prosesor maka semakin cepat hasil
komputasi diperoleh. Mikroprosesor disebut juga CPU (Central Processing
Unit).
Mikroprosesor 8086 ialah mikroprosesor dengan lebar bus data sebesar 16
bit secara internal dan eksternal, maksudnya seluruh register lebarnya
16 bit dan terdapat bus data selebar 16 bit untuk mentrasfer data
kedalam dan keluar CPU.
1. Karakteristik
A. . Karakteristik Input
Karakteristik input
mikroprosesor-mikroprosesor ini kompatibel dengan semua komponen logika
standar yang tersedia saat ini. Berikut ini merupakan table level
tegangan input dan persyaratan arus input untuk semua pin input pada
kedua mikroprosesor. Level arus input sangat kecil karena input
merupakan koneksi gerbang MOSFET dan hanya mempresentasikan arus bocor.
B. Karakterisrik output
Level tegangan logika 1 pada 8086/8088
kompatibel dengan sebagian besar keluarga logika standar tetapi logika 0
tidak. Rangkaian standar logika memiliki tegangan maksimum logika 0
sebesar 0.4V dan 8086/8088 memiliki maksimum 0.45V. dengan demikian ada
perbedaan 0.05V.
Perbedaan ini memperkecil kekebalan
terhadap noise dari level standar sebesar 400mV (0.V-0.45V) menjadi 350
mV. Kekebalan terhadap noise adalah perbedaaan antara level tegangan
output logika 0 dan level tegangan output logika 1.
Fungsi Pin Out IC Mikroprosesor 8086
AD15-AD8 Jalur bus alamat/data 8086
terdiri dari bus alamat/data bagian atas 8086. Jalur-jalur ini berisi
bit-bit alamat A15-A8 jika ALE pada logika 1, dan hubungan bus data
D15-D8. Pin-pin ini memasuki impedansi tinggi jika terjadi hold
acknowledge.
A19/S6-A16/S3 Bit-bit bus alamat/status
dimultipleks untuk memberikan sinyal alamat A19-A16 dan juga bit status
S6-S3. Pin-pin ini juga mempertahankan status impedansi tinggi selama
hold acknowledge. Bit status S6 selalu merupakan logika 0, bit S5
menunjukkan kondisi bit-bit flag 1F. S4 dan S3 menunjukkan segmen mana
yang diakses selama siklus bus pada saat itu. Berikut ini fungsi status
bit S3 dan S4 :
4. Percobaan [back]

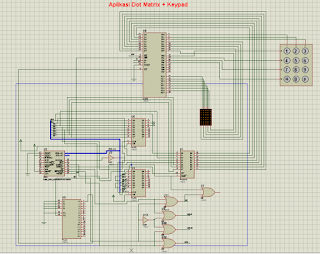

Gambar rangkaian
listing program Download
