COUNTER
Counter adalah sebuah rangkaian sekuensial yang mengeluarkan urutan statestate tertentu, yang merupakan aplikasi dari pulsa-pulsa inputnya. Pulsa input dapat berupa pulsa clock atau pulsa yang dibangkitkan oleh sumber eksternal dan muncul pada interval waktu tertentu. Counter banyak digunakan pada peralatan yang berhubungan dengan teknologi digital, biasanya untuk menghitung jumlah kemunculan sebuah o kejadian/event atau untuk menghitung pembangkit waktu. Counter yang mengeluarkan urutan biner dinamakan Biner Counter. Sebuah n-bit binary counter terdiri dari n buah flip-flop, dapat menghitung dari 0 sampai 2n - 1 . Counter secara umum diklasifikasikan atas counter asyncron dan counter syncronous.a. Counter Asyncronous
Counter Asyncronous disebut juga Ripple Through Counter atau Counter Serial (Serial Counter), karena output masing-masing flip-flop yang digunakan akan bergulingan (berubah kondisi dan “0” ke “1”) dan sebaliknya secara berurutan atau langkah demi langkah, hal ini disebabkan karena hanya flipflop yang paling ujung saja yang dikendalikan oleh sinyal clock, sedangkan sinyal clock untuk flip-flop lainnya diambilkan dan masing-masing flipflop sebelumnya.
b. Counter Syncronous
Counter
syncronous disebut sebagai Counter parallel, output flipflop yang digunakan
bergulingan secara serempak. Hal mi disebabkan karena masingmasing flip- flop
tersebut
dikendalikan secara serempak oleh sinyal clock.

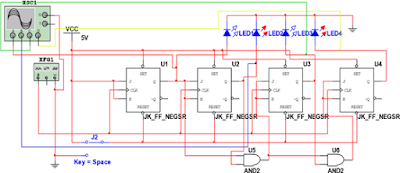

Gambar 2.2 Rangkaian Counter
Syncronous
2. Shift register
Register geser (shift register)
merupakan salah satu piranti fungsional yang banyak digunakan dalam sistem
digital. Tampilan pada layar kalkulator dimana angka bergeser ke kiri setiap
kali ada angka baru yang diinputkan menggambarkan karakteristik register geser
tersebut. Register geser ini terbangun dari flip-flop. Register geser dapat
digunakan sebagai memori sementara, dan data yang tersimpan didalamnya dapat
digeser ke kiri atau ke kanan. Register geser juga dapat digunakan untuk
mengubah data seri ke paralel atau data paralel ke seri. Ada empat tipe
register yang dapat dirancang dengan kombinasi masukan dan keluaran dan
kombinasi serial atau paralel :
1. Serial
in serial out (SISO)
Pada register SISO, jalur masuk data
berjumlah satu dan jalur keluaran juga berjumlah satu. Pada jenis register ini
data mengalami pergeseran, flip flop pertama menerima masukan dari input,
sedangkan flip flop kedua menerima masukan dari flip flop pertama dan
seterusnya.
2. Serial
in paralel out (SIPO)
Register SIPO,
mempunyai satu saluran masukan saluran keluaran sejumlah flip flop yang
menyusunnya. Data masuk satu per satu (secara serial) dan dikeluarkan secara
serentak.Pengeluaran data dikendalikan oleh sebuah sinyal kontrol. Selama
sinyal kontrol tidak diberikan, data akan tetap tersimpan dalam register.
3. Paralel
In serial Out (PISO)
Register PISO,
mempunyai jalur masukan sejumlah flip flop yang menyusunnya, dan hanya
mempunyai satu jalur keluaran. Data masuk ke dalam register secara serentak
dengan di kendalikan sinyal kontrol, sedangkan data keluar satu per satu
(secara serial).
4. Paralel
In Paralel Out (PIPO)
Register PIPO,
mempunyai jalur masukan dan keluaran sesuai dengan jumlah flip flop yang
menyusun nya.
Pada jenis ini data masuk dan keluar secara serentak.
3. Seven segmen
Piranti
tampilan modern disusun sebagai pola 7-segmen atau dot matriks. Jenis 7segmen,
sebagaimana namanya, menggunakan pola tujuh batang yang disusun membentuk angka
8 seperti ditunjukkan pada gambar 3.1.Menurut kesepakatan, huruf-huruf yang
diperlihatkan dalam Gambar 3.1 ditetapkan untuk menandai segmen-segmen
tersebut. Dengan menyalakan beberapa segmen yang sesuai akan dapat diperagakan
digit-digit dari 0 sampai 9, juga bentuk huruf A sampai F (dimodifikasi).
Sinyal
input dari switches tidak dapat langsung dikirimkan ke peraga 7segmen, sehingga
harus menggunakan decoder BCD ke 7-segmen sebagai antar muka. Decoder ini
terdiri dari gerbang-gerbang logika yang masukannya berupa digit BCD dan
keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7-segmen.
